地暖地面施工方案
第一章 编制依据
.1、编制依据
金河湾世纪广场工程施工图；
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
第二章、工程概况
三、施工准备:
（一技术准备
、按图纸设计构造
、地暖管铺设完工后，先进行气压试验，确定不漏后供暖管再进行水压试验，自检后，报监理部门进行检验。
、复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。
、实测楼层结构标高，根据实测调整建筑地面的做法或依实际标高。结构误差较大的应做适当处理，如局部剔凿，局部增加细石混凝土找平层等；
、开间大于20平米的房间、客厅应留置伸缩缝；
、施工前应先做样板间，经业主（监理认可后再大面积施工。
（二材料和主要机具
主要材料机具设备
（1主要材料
细石混凝土。
地暖管材：Φ20×2.0的HK-PPR管，耐温80℃，耐压1.2MPa
保温板：20厚聚苯乙烯板，容重=20㎏/m3。
地暖钢丝网：规格:Φ2.0mm,网格：200×200mm
辐射膜：真空镀铝聚酯薄膜0.2厚
混凝土搅拌机、混凝土输送泵、磨光机、斗车等。
（2主要工具
平锹、磨光机、木抹子、铁抹子、长刮杠、2m靠尺、水平尺、小桶、笤帚、手推胶轮车等。
（二作业条件
、墙面上弹好1000mm标高水平线。
、地暖管施工完成，并经过打压检测符合要求，经监理、甲方验收合格后方可进行下一道工序。同时做好隐蔽资料。
、浇筑前一天，应将泵管连接到位，在泵管连接部位进行加固、垫板，以免损坏地暖管。
、根据标高控制线提前将找平灰饼做好，控制平整度。
、浇筑前提前通知商砼站，确保细石混凝土的供给。
、预埋件、各种管道及地漏等已安装完毕，经检查合格，地漏口已遮盖，并办理预检和作业层结构的隐蔽手续。
、各种立管和套管通过面层的孔洞已用细石混凝土灌好并封堵密实。
、顶棚、墙面抹灰已施工完毕，地漏处已找好泛水及标高。
四、施工部署和施工工艺:
（一、人员部署：
依据A、B、C、D四栋楼每栋楼工期为1个月左右安排人数为20人每栋，两班制。
（二、施工方案的选择：
采用从上至下逆作法组织施工。采用商品细石砼，采用细石砼固定地泵输送。
.主要施工方案及技术措施
（三、施工工艺流程
（1、确认现场具备施工条件→基层清理→苯板铺设→铝箔铺设→地暖钢丝网铺设→分水器安装→地热管铺设→水压试验→安设给水槽→用C25细石混凝土护割缝处水暖管→浇筑细石混凝土→混凝土压光→混凝土养护
（2、施工地面要求
地板辐射供暖区域的地面应平整、干净、干燥，不允许有凹凸不平现象，且不允许有落灰、砂石钢筋等杂物，尤其杜绝油漆类等化学物质的污染。
（3、保温层施工
将阻燃的聚苯板平铺在符合要求的地面上，接缝处要紧密、平整，避免出现搭接或漏铺现象，对接处要用胶带粘结紧密。
房间边墙处要设置边墙保温带，高度要与找平层平齐；
在平整的保温层上，铺设铝箔及钢网,地暖钢丝网以便固定加热盘管；
地暖钢丝网应布满房间，地暖钢丝网应平整、无锐刺；距墙150mm-200mm拼接处要绑扎连接；然后将地热管与地暖钢丝网固定。
地暖钢丝网应平整、无锐刺；当无地暖钢丝网片时可将苯板铺设完后沿地热管路线每1米钉一支钢钉（钢钉必须低于苯板与混凝土板面连接，然后用22号铁丝将地热管固定后再用地热管管卡直段不大于50㎝,弯段不大于30㎝一个与苯板固定，防止浇筑砼时地热管浮起。

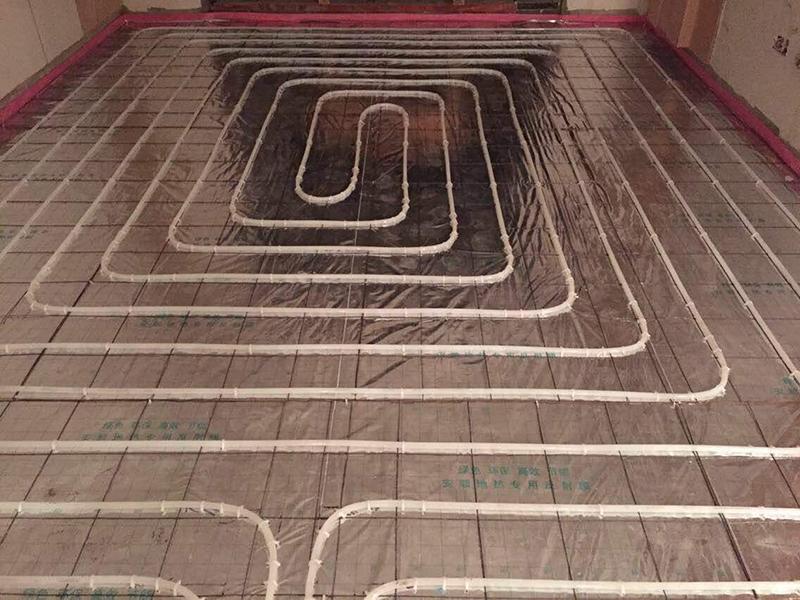

（4、地热盘管的施工
（5、细石混凝土施工
细石混凝土的标号为C20，细石粒径宜为5-10mm；
埋地盘管以中间验收尤其是水压试验合格、隐蔽验收合格后，方可进行细石混凝土的施工；
沿墙边设置给水槽，要求管槽横平竖直，槽壁高齐地面；
伸缩缝位置用C25的细石混凝土护管，护管混凝土高度比地面底3cm;
管必须在充压（0.6Mpa状态下充填细石砼，并轻轻捣固找平。混凝土填充24小时后方可泄压；
单间面积>40㎡（或边长>6m和盘管穿越过门处，应设置10-15mm的膨胀缝。
盘管穿越沉降缝时，要设置膨胀缝，并加设波纹套管，其长度≥250mm；
细石混凝土浇筑完成后，必须作好成品保护，严禁踩踏、重压已铺设好的管路。运送混凝土的工具必须在垫有板材的盘管上行使，确保盘管不受任何外力尤其是锐力的碰撞及破坏；
细石混凝土浇筑时根据水平控制线，控制好面层平整度和标高。
房间、卫生间细石砼表面均压光，砼初凝前，应完成面层抹平、揉搓均匀，待砼开始凝结即分遍抹压面层。第一遍抹压：先用木抹子揉搓提浆并抹平，再用铁抹子轻压。
将脚印抹平，至表面压出水光为止。第二遍抹压：当面层开始凝结，地面上用脚踩有脚印但不下陷时，先用木抹子揉搓出浆，再用铁抹子进行第二遍抹压。第三遍抹压：当面层上人用脚踩稍有脚印，而抹压无抹纹时，应用铁抹子进行第三遍抹压，抹压时要用力稍大，抹平压光不留抹纹为止，压光时间在终凝前完成。
、养护：第三遍抹压完24小时内以覆盖并浇水养护，在常温条件下连续养护时间不少于7天，养护期间应封闭，严禁上人。
（6预防地热管漂浮措施
、地热管应按照规范施工
地热管施工结束后应在地热管上铺上木板，严禁在地热管上直接走人。
走泵管时应在无地热管处放木方然后铺上多层板，严禁直接将泵管放在地热管上。
砼浇筑时可在地热管上方一块多层板将混凝土放在多层板上后再用铁锹抄至所须浇
筑部位，以免对地热管进行翘动，使地热管浮起。
浇筑砼时严禁拽动地热管。
防止在浇筑砼时地热管翘起以及人为造成的窜动导致砼面裂缝空鼓,地面分层浇筑，第一次浇筑为盖上地热管为宜，待砼达到初凝后，再浇筑第二层砼。
砼严禁擅自加水，严格控制砼水灰比（塌落度控制在180以内
五、质量标准
、根据地辐射供暖技术规程JGJ142-2004
在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方
式连接，搭接宽度不应小于10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10mm。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。
当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于8mm。伸缩缝宜采用高发泡聚乙烯泡沫塑料或抗裂砂浆。
伸缩缝应从绝热层的上边缘做到填充层的上边缘。
、施工时水泥必须符合材质要求，严格控制配合比，控制好混凝土坍落度，压光应在终凝前完成，基层清理应认真，铺灰压实应掌握好时间，保证垫层、面层应有的厚度。
、保温地面面层裂纹：施工前必须按施工方案做好样板层，严格控制砼的厚度与水灰比，按要求设置分隔缝。
、工作阳台等地面排水坡度小、积水、倒返水：首先要给准墙上100cm的平线，水暖工安装地漏时标高要正确，并在抹找平时先抹好放射形的筋，按规矩施工。
允许误差：见下表
、卫生间地面收理完成后，与地面接茬的阴角做出R型，与地面、墙面接茬平整光滑，防水施工完成满足交房要求。
、客厅、厨房、阳台均为毛地面在压光结束后用塑料笤帚扫毛。
、面层表面应洁净，无裂纹、脱皮、麻面、起砂等缺陷，不得有倒泛水和积水现象。
、表面平整度3㎜，分格缝平直5㎜。
六、成品保护
、混凝土输送泵在楼层铺设好地暖管上架设，必须使用木板铺设保护好地暖管，泵管安装、拆除应注意轻装轻放，以免损坏管子，造成渗水。
、混凝土浇筑时注意对完成墙面污染的保护。
、四周设置聚苯板分格缝不得缺少。
、泵管安装、拆除应注意轻装轻放，以免损坏门窗洞口、阳角等。
、混凝土浇筑时注意地暖钢丝网网片蹊跷外露。
、注意阳台、房间与客厅浇筑时高低部位分割。
、混凝土浇筑时应有地暖施工单位现场随时配合。
、操作时注意保护好地漏、出水口等部位，作临时封堵或覆盖，以免灌入砂浆等造成堵塞。
、面层养护期间（一般不少于7天，严禁车辆行走或堆压重物。
、浇捣细石混凝土时，避免盘管浮动，不要使砂浆进入保温层或沿墙保温带内。
七、安全及文明施工
1、进入施工现场，必须遵守安全生产六大纪律。工人上班必须戴好安全帽，系好帽带。
、严禁人员站在输送管前。信号联络保持良好，一旦发现有异常情况立即停止泵送。
、要注意安全用电。机械设施应在施工前进行检测，特别是用电机械的电缆检查，不得有裸露或破损。漏电保护装置完好、灵敏。
、使用机械必须定人操作。振动机械操作人员必须戴好绝缘手套，机械上的电缆不得随地拖行。
、施工人员不得酒后作业，不得穿硬底易滑的鞋。
、夜间施工应有良好的照明灯具，照明灯具应固定在安全的绝缘体上。
、做到工完场清，保持施工现场整洁。
八、应急预案
、主要危险源，打混凝土时的泵管爆裂，地热管做打压试验的时候的地暖管爆裂，物体打击；
